Acero tq1
Un acero para herramientas de trabajo en caliente de máxima tenacidad.
¿Qué es el acero TQ1?
TQ1 es un acero para herramientas de trabajo en caliente con alineación Cr-Mo-V, con muy buenas características de resistencia a altas temperaturas y una máxima tenacidad. Esta calidad también se caracteriza por tener una buena resistencia al impacto térmico y solo se produce por el proceso de refusión o por electroescoria ESR.
Aplicaciones del acero TQ1
- Prensas de extrusión para trabajos pesados de estampado a presión > 1100 MPa, troqueles.
- Adecuado para moldes de procesamiento de plástico con extrema alta resistencia a la abrasión y alta resistencia a la presión.
- Moldes para pulido de alto brillo y moldes que requieren un alto acabado estético superficial.
- Matrices para la forjas.
- Matrices para la estampación en caliente.
- Moldes para termoplásticos reforzados con aditivos y materiales compuestos.
Debido a su alta pureza y su composición química bien equilibrada, el acero TQ1, ofrece una combinación única de resistencia al revenido (resistencia contra perdida de dureza), resistencia a altas temperaturas, y una gran tenacidad. Esta combinación de propiedades hace que el acero TQ1, sea muy adecuado para componentes de fundición con grandes requisitos de estética en la superficie.
Además, con insertos de grandes dimensiones, este acero tiene un mayor comportamiento durante la transformación que sufren los aceros durante el proceso de endurecimiento en el tratamiento térmico.
El comienzo de la bainítica no deseada que se produce en los aceros durante el enfriamiento, con el acero TQ1 se retrasa drásticamente, esto le da una gran ventaja en el caso de los insertos de grandes dimensiones, ya que en el centro del inserto se transforma totalmente en martensítica. El tiempo de autenización es más largo/ más tiempo y el enfriamiento dispone de más tiempo para enfriar el centro del inserto de grandes dimensiones, de modo que la sección que está siendo transformada en la martensítica deseada, es mucho más estable.
FICHA TÉCNICA
Conoce todas las propiedades y características técnicas del grado de acero TQ1.
ANÁLISIS QUÍMICO
Composición química de aleación en % | |||||
C | Si | Mn | Cr | Mo | V |
0,36 | 0,25 | 0,40 | 5,20 | 1,90 | 0,55 |
PROPIEDADES FÍSICAS
|
Temperatura en °C |
20 – 100 |
20 – 200 |
20 – 400 |
20 – 600 |
|
Expansión térmica en 10-6 m/m x K |
10,3 |
11,3 |
12,2 |
12,8 |
|
Temperatura en °C |
20 |
200 |
400 |
|
|
Conductividad térmica en W/m x K |
25,5 |
27,1 |
27,7 |
|
|
Temperatura en °C |
20 |
|
|
|
|
Densidad en g/cm³ |
7,8 |
|
|
|
|
Temperatura en °C |
20 |
|
|
|
|
Límite Elástico en GPa |
215 |
|
|
|
PROCESAMIENTO DE PLACAS DE ACERO TQ1
TRATAMIENTO TÉRMICO
Estado suministro recocido blando | Temperatura | 820 – 840 °C, 4 – 6 h. |
Enfriamiento | Enfriamiento en horno lento. | |
Dureza | máx. 220 HB. | |
Temple | Temperatura Austenización | 1010 – 1020 °C. |
Enfriamiento | Interrumpir el enfriamiento en aceite o polímero a 230 – 280 °C o endurecimiento al vacío. | |
Revenido | Temperatura | 540 – 680 °C. |
Dureza | Ver la curva en el diagrama de revenido. | |
Nitruración | Si las cavidades de un molde a presión tienen que nitrurarse, se debe seleccionar el programa de nitruración 99.
| |
Precalentar antes de usar | Temperatura 150 – 350 °C dependiendo del área de aplicación.
| |
TTT Diagrama de transformación temperatura - tiempo continuos
Resistencia al impacto KCV en dirección longitudinal para un pretemplado 400 HB, de 100 mm de espesor (4”).

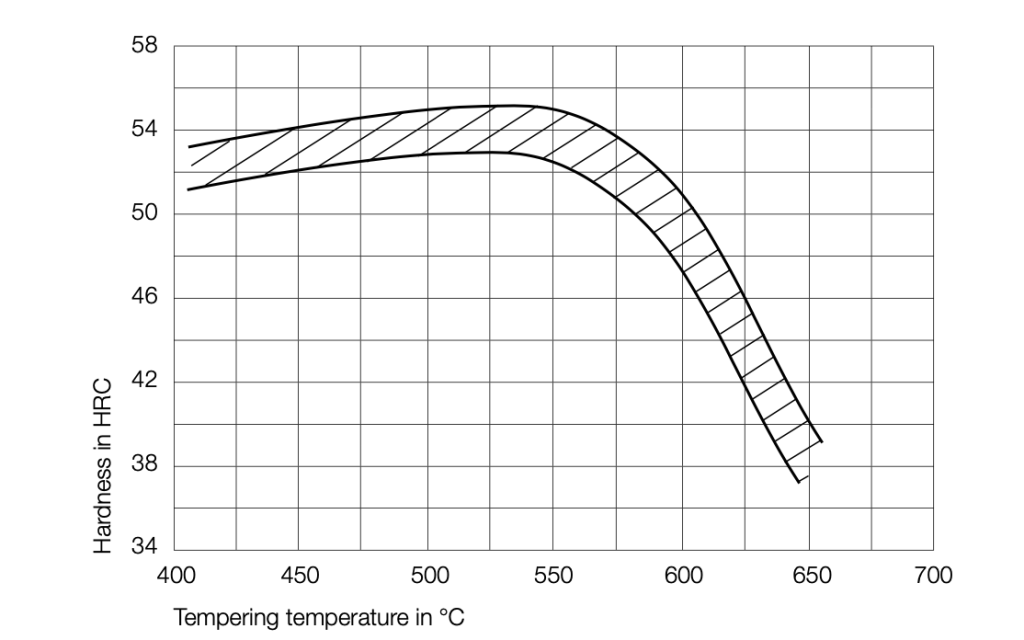

Diagrama de revenido

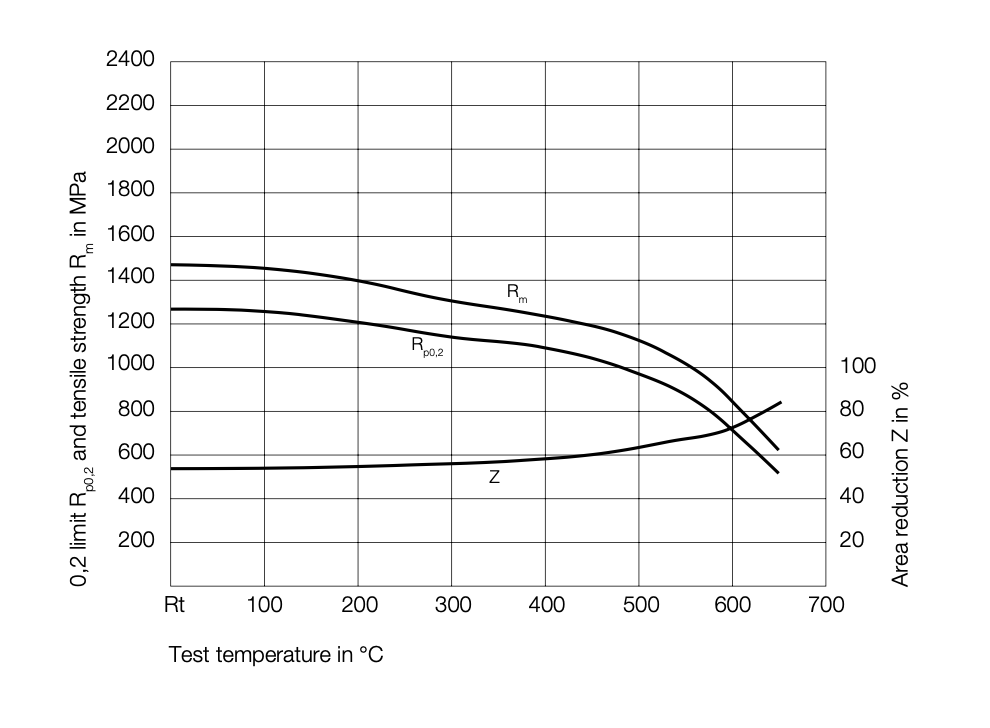

Diagrama de resistencia a altas temperaturas
